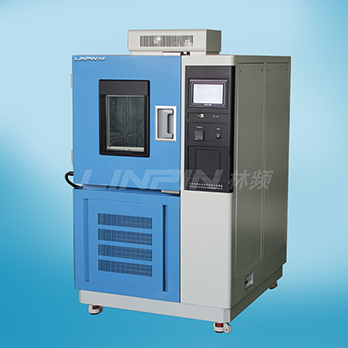

半導體器件和部件在研制和生產過程中都要進行交變高低溫試驗，交變高低溫箱就是完成這項試驗的關鍵設備，交變高低溫箱內的實際溫度與設定溫度和顯示溫度是否一致、箱體溫度是否準確，就直接關系到產品所做的試驗是否有效、是否可靠的問題，所以交變高低溫箱檢測的準確度對產品質量有著重要影響。經過多年來我對單位質量部門的交變高低溫箱的檢測實踐，證明我們的檢測溫度系統是準確可靠的，下面我們對其測量不確定度作出分析。



　　1、測量不確定度的來源



　　對交變高低溫箱溫度的檢測是由鉑電阻隨溫度的變化，而變化的阻值通過高溫導線連接到溫濕度巡檢儀，溫度巡檢儀測出鉑電阻阻值，軟件查表計算出各個點相應的溫度值，再顯示打印出巡檢結果。影響檢測系統測量不確定度有以下幾方面：



　　(1)鉑電阻數據誤差造成的規范不確定度U1。



　　(2)溫度濕度巡檢儀數據誤差造成的規范不確定度U2。



　　(3)試驗箱內溫度不平穩造成的精確測量規范不確定度u3。



　　(4)較長的高溫導線造成電阻器造成的精確測量規范不確定度U4。



　　(5)自然環境標準(溫度濕度、標準氣壓、開關電源、干擾信號等)造成的規范不確定度U5。



　　因聯接鉑電阻的輸電線選用4線制，因此可忽視導線產生的偏差U4，又因試驗箱都放到控溫屋子，常用開關電源是歷經溝通交流穩壓管的，因此可忽視自然環境標準造成的偏差U5。



　　由以上分析可知，我們用來檢測交變高低溫箱的測溫系統能滿足國標規定的測溫系統。
